لوله کاروگیت چیست؟ ساختار دوجداره و کلاس‌های سختی (SN)
راهنمای تخصصی معرفی لوله کاروگیت دوجداره فاضلابی، مقایسه با لوله فاضلابی صلب، تفاوت آن با لوله زهکش، نحوه انتخاب کلاس‌های سختی SN4 تا SN16 و روش‌های اتصال در ترانشه.

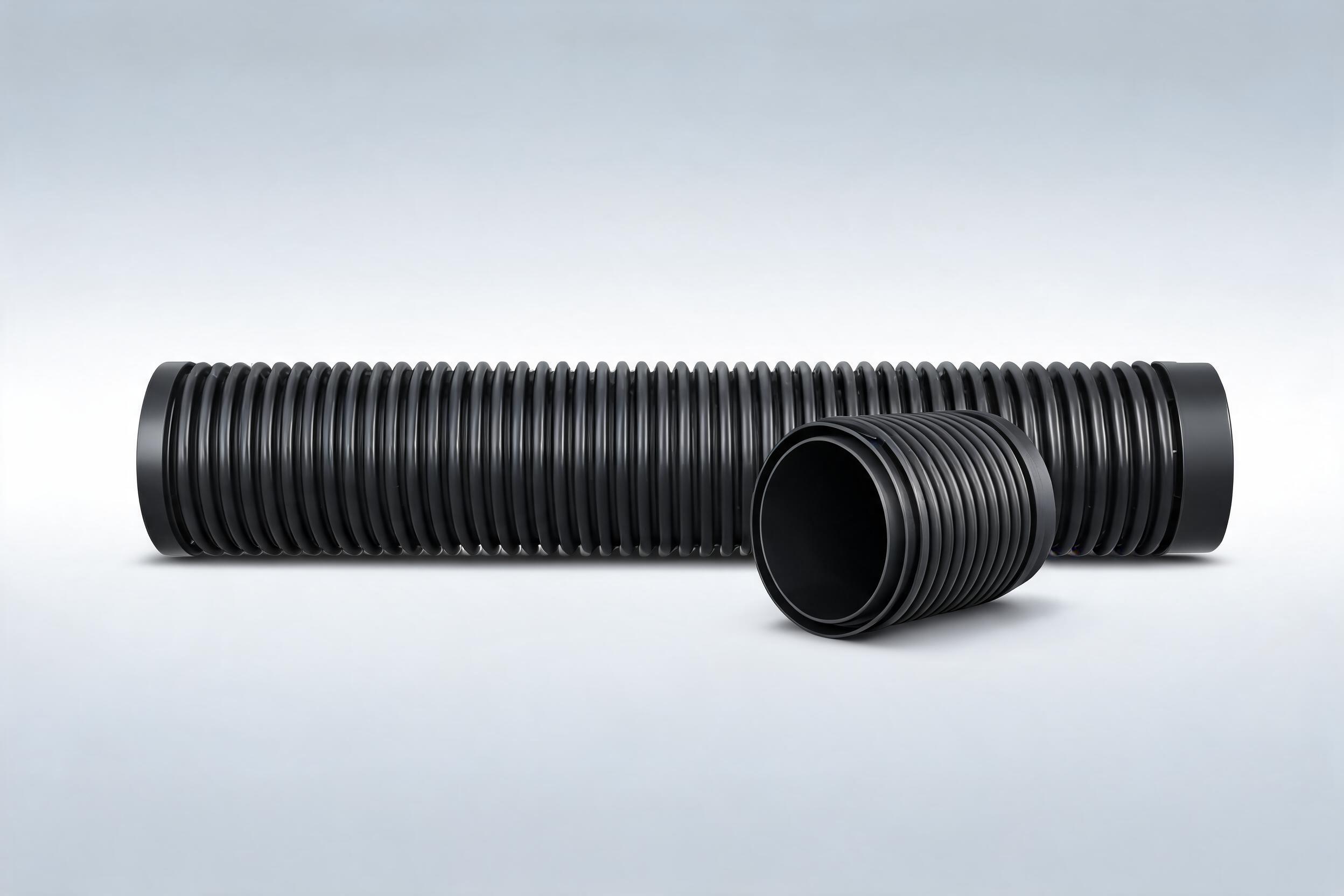

لوله کاروگیت چیست و چه ساختاری دارد؟
لوله کاروگیت لوله‌ای پلی‌اتیلنی با دیواره بیرونی موج‌دار است که برای انتقال ثقلی (بدون فشار) فاضلاب و روان‌آب به کار می‌رود. لوله کاروگیت دوجداره از دو لایه پلی‌اتیلن ساخته می‌شود که هم‌زمان اکسترود و به هم جوش داده می‌شوند. لایه داخلی صاف دارای زبری بسیار کمی است که جریان فاضلاب و پساب‌های ثقلی را روان نگه می‌دارد و از رسوب‌گذاری ذرات معلق جلوگیری می‌کند. در مقابل، لایه بیرونی موج‌دار یا کنگره‌ای طراحی شده است تا سختی حلقوی لازم برای تحمل بارهای خاک و ترافیک سطحی را با مصرف مواد اولیه کمتر و وزن سبک‌تر فراهم سازد.
این لوله‌ها به طور ویژه برای شبکه‌های جمع‌آوری و انتقال فاضلاب ثقلی شهری و صنعتی، خطوط هدایت آب‌های سطحی و روان‌آب، زهکشی بزرگراه‌ها و احداث کالورت‌ها یا کانال‌های عبور آب به کار می‌روند و طبق EN 13476-3 و ISO 21138 طراحی می‌شوند. لوله کاروگیت برای جریان ثقلی (بدون فشار) ساخته شده و برای خطوط تحت فشار مناسب نیست؛ بنابراین در محاسبات هیدرولیکی نباید فشار کاری در نظر گرفته شود. وزن کم لوله، جابه‌جایی و نصب آن را در ترانشه آسان‌تر می‌کند.
مقایسه لوله کاروگیت با لوله فاضلابی تک‌جداره و زهکش
در سیستم‌های انتقال پساب، علاوه بر لوله کاروگیت دوجداره، از لوله پلی‌اتیلن فاضلابی تک‌جداره (دیواره صاف) نیز استفاده می‌شود. لوله فاضلابی تک‌جداره یک لوله توپر با دیواره همگن است که طبق استانداردهای EN 12666 و ISO 4427 در قطرهای ۱۱۰ تا ۱۲۰۰ میلی‌متر و سری‌های SDR 26، 33 و 41 تولید می‌شود. تفاوت بنیادین این دو در روش اتصال است؛ لوله‌های تک‌جداره با جوش لب‌به‌لب به خطی یکپارچه تبدیل می‌شوند که در زمین‌های با آب زیرزمینی بالا، عبور از زیر رودخانه و جاده و مسیرهایی که نشت فاضلاب به محیط یا نفوذ آب به شبکه نباید رخ دهد، گزینه مناسبی است.
لوله کاروگیت جزو لوله‌های زهکش نیست. لوله زهکش محصول جداگانه‌ای است که به‌صورت شاخه‌ای عرضه می‌شود و زیر فضای سبز، آب اضافی خاک را از سوراخ‌های دیواره خود جمع می‌کند و به نقطه تخلیه می‌برد؛ در حالی که لوله کاروگیت دوجداره برای انتقال ثقلی فاضلاب و آب‌های سطحی ساخته شده است.
کلاس‌های سختی حلقوی (SN) و راهنمای انتخاب مهندسی
سختی حلقوی بیانگر مقاومت لوله در برابر تغییر شکل زیر بار خاک و بارهای سطحی است و بر حسب کیلونیوتن بر مترمربع بیان می‌شود؛ SN8 یعنی سختی حلقوی ۸ کیلونیوتن بر مترمربع. کلاس بالاتر، لوله را در برابر بار بیشتر مقاوم‌تر می‌کند. ساختار کنگره‌ای خارجی مقاومت بالایی در برابر تنش‌های عمودی خاک ایجاد کرده و به لوله اجازه می‌دهد بارهای سنگین را بدون شکستگی جذب و توزیع کند. این انعطاف‌پذیری ذاتی مانع از ترک خوردن مقطع لوله در اثر نشست‌های ناهمگون خاک می‌گردد.
به‌طور کلی SN4 برای عمق دفن کم و مسیرهای بدون ترافیک، SN8 برای اغلب معابر شهری و SN16 برای عمق دفن زیاد یا بار ترافیکی سنگین انتخاب می‌شود. انتخاب نهایی به عمق دفن، نوع خاک، سطح آب زیرزمینی، بار ترافیک و کیفیت تراکم بستگی دارد و باید بر اساس محاسبات طراح انجام شود. انتخاب کلاس سختی نامناسب می‌تواند منجر به تغییر شکل بیش از حد مجاز دیواره لوله در ترانشه گردد؛ بنابراین بررسی بارهای استاتیکی و دینامیکی پیش از سفارش قطعی الزامی است.
روش‌های اتصال، واشربندی و نکات اجرای ترانشه
اتصال لوله‌ها از نوع سوکتی با واشر لاستیکی است. واشر را در شیار مناسب روی سر لوله قرار دهید، سطح آن را با روان‌کننده مخصوص آغشته کنید و سر لوله را تا انتهای سوکت هم‌راستا وارد کنید. این اتصال سریع است و به دستگاه جوش نیاز ندارد. این سرعت مونتاژ در پروژه‌های شهری که باز بودن ترانشه برای مدت طولانی ممکن است ترافیک را مختل کند، مزیت اجرایی است.
بستر ترانشه را با مصالح دانه‌ای یکنواخت آماده و شیب طولی طراحی را کنترل کنید. خاک اطراف لوله را در لایه‌های نازک و به‌صورت متقارن در دو طرف متراکم کنید؛ عملکرد لوله‌های انعطاف‌پذیر به کیفیت تراکم خاک اطراف وابسته است. لوله‌ها در شاخه‌های ۶ متری عرضه می‌شوند و وزن کم آن‌ها جابه‌جایی را آسان می‌کند.
جدول مشخصات و ابعاد کاتالوگ محصولات فاضلابی و زهکشی
اندازه لوله کاروگیت دوجداره بر اساس قطر داخلی (ID) از ۱۵۰ تا ۱۲۰۰ میلی‌متر اعلام می‌شود، چون ظرفیت هیدرولیکی به قطر داخلی وابسته است. در مقابل، ابعاد لوله‌های فاضلابی تک‌جداره بر مبنای قطر خارجی (OD) از ۱۱۰ تا ۱۲۰۰ میلی‌متر در گریدهای PE80 و PE100 ارائه می‌شود. جدول زیر مشخصات فنی محصولات فاضلاب و زهکشی کاتالوگ شرکت کاسپین صنعت زال را مقایسه می‌کند تا مهندسان بتوانند بر اساس نیاز طرح، مناسب‌ترین گزینه را برگزینند.
برای انتخاب دقیق مشخصات لوله و برآورد مقدار مصالح در پروژه‌های خطوط انتقال فاضلاب و روان‌آب، مهندسان طراح می‌توانند از ابزارهای آنلاین شبیه‌ساز و فرم‌های استعلام پیش‌فاکتور استفاده کنند. بررسی تطبیقی قطر داخلی و شیب هیدرولیکی پیش از سفارش قطعی به پیشگیری از مشکلات اجرایی در سامانه جمع‌آوری ثقلی کمک می‌کند.
| محصول | استاندارد مرجع | محدوده اندازه (میلی‌متر) | کلاس مقاومت / SDR | نوع اتصال و عرضه |
|---|---|---|---|---|
| لوله کاروگیت دوجداره فاضلابی (P004) | EN 13476-3 / ISO 21138 | قطر داخلی ۱۵۰ تا ۱۲۰۰ | SN4, SN8, SN16 | سوکت و واشر لاستیکی (شاخه ۶ متری) |
| لوله پلی‌اتیلن فاضلابی تک‌جداره (P005) | EN 12666 / ISO 4427 | قطر خارجی ۱۱۰ تا ۱۲۰۰ | SDR 26, 33, 41 (PE80, PE100) | جوش لب‌به‌لب (شاخه ۶ و ۱۲ متری) |
