تفاوت لوله پلی اتیلن گاز و آب: استانداردها و مشخصات فنی
راهنمای تخصصی بررسی تفاوت‌های ساختاری، استانداردهای تولید، و الزامات ایمنی بین شبکه‌های لوله پلی‌اتیلن توزیع گاز طبیعی و خطوط انتقال آب شرب.
معرفی و کاربردها: لوله آب و گاز در یک نگاه
لوله پلی‌اتیلن PE100 آبرسانی از پرکاربردترین لوله‌های تحت فشار در شبکه‌های آب شهری و روستایی، خطوط انتقال آب، آبیاری تحت فشار کشاورزی و مصارف صنعتی است. عدد ۱۰۰ در نام گرید به حداقل استحکام لازم (MRS) برابر ۱۰ مگاپاسکال اشاره دارد؛ یعنی مواد اولیه طوری طراحی شده‌اند که در دمای ۲۰ درجه سانتی‌گراد این تنش هیدرواستاتیک را در بهره‌برداری بلندمدت تحمل کنند. این لوله‌ها بر اساس قطر خارجی و نسبت ابعادی SDR دسته‌بندی می‌شوند و از قطر خارجی ۱۶ تا ۶۳۰ میلی‌متر در خطوط آبرسانی قابل اجرا هستند.
در مقابل، لوله پلی‌اتیلن گازرسانی به طور اختصاصی برای اجرای شبکه‌های توزیع گاز طبیعی در معابر شهری، شهرک‌ها و روستاها و انشعابات مشترکین طراحی شده است. این خطوط به دلیل خطرات بالای اشتعال گاز و حساسیت‌های ایمنی محیط‌های مسکونی، تحت ضوابط کنترلی ویژه نصب می‌شوند و مجاز به استفاده در کاربردهای متفرقه نیستند. لوله‌های گازرسانی در قطرهای خارجی ۲۵ تا ۲۲۵ میلی‌متر تولید شده و به دلیل اهمیت ایمنی در زمین دفن می‌گردند.
کدگذاری رنگ و تمایز ظاهری در ترانشه

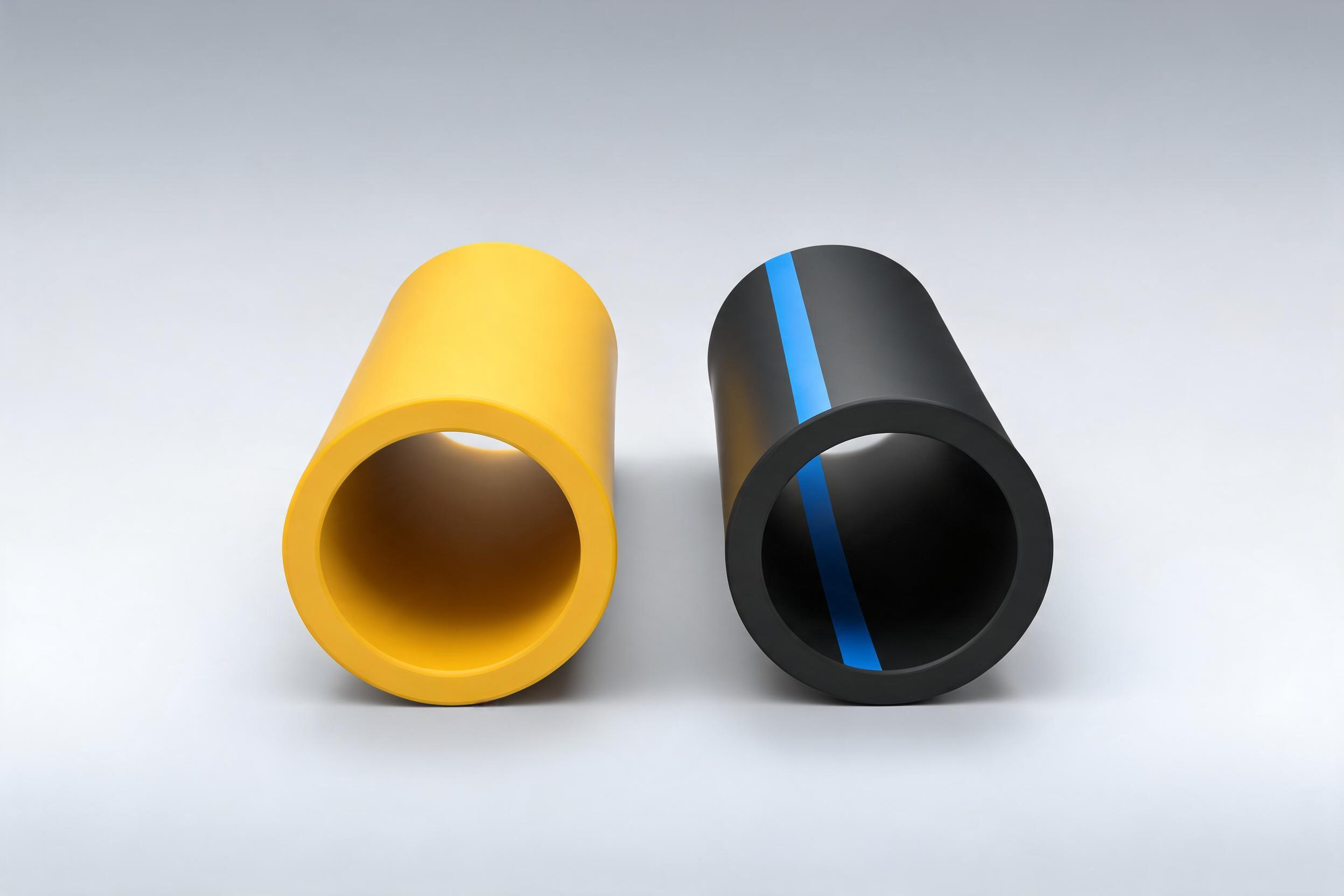

اصلی‌ترین مشخصه ظاهری برای تشخیص لوله در کارگاه و ترانشه‌های مدفون، رنگ بدنه و نوارهای طولی آن است. لوله‌های آبرسانی تحت فشار دارای بدنه مشکی یکپارچه با خطوط طولی آبی‌رنگ هستند که در تمام طول شاخه امتداد یافته‌اند. این کدگذاری رنگی مانع از اشتباه گرفتن خطوط آب آشامیدنی با لوله‌های فاضلابی یا صنعتی در عملیات خاک‌برداری بعدی می‌شود. لوله مشکی به دلیل دوده (کربن بلک) به‌کاررفته در ترکیب ماده، که معمولاً حدود ۲ تا ۲٫۵ درصد وزنی است، در برابر اشعه فرابنفش خورشید محافظت می‌شود.
در سوی دیگر، لوله‌های گازرسانی به صورت بدنه کاملاً زرد یا بدنه مشکی با خطوط طولی زرد متمایز تولید می‌شوند تا پیام هشدار عبور سیال پرخطر را منتقل کنند. لوله زرد نسبت به لوله مشکی در برابر اشعه خورشید حساس‌تر است؛ بنابراین نگهداری لوله‌های زرد باید در انبار سرپوشیده انجام شود و از قرارگیری طولانی‌مدت آن‌ها در معرض تابش مستقیم آفتاب پیش از لوله‌گذاری جلوگیری گردد. همچنین اجرای نوار هشدار زرد در بالای لوله در عمق خاک الزامی است.
استانداردهای مرجع و الزامات کیفی گاز و آب
لوله پلی‌اتیلن آبرسانی مطابق با استانداردهای مرجع بین‌المللی ISO 4427 و EN 12201-2 تولید می‌شود. این استانداردها کنترل ابعادی، کیفیت بهداشتی لوله برای تماس با آب شرب انسان، آزمون‌های هیدرواستاتیک در دمای ۲۰ درجه سانتی‌گراد و سازگاری اتصالات تحت فشار را به دقت مشخص و تنظیم می‌نمایند.
در مقابل، لوله‌های گازرسانی بر پایه استانداردهای اختصاصی گاز شامل ISO 4437 و EN 1555-2 تولید شده و در ایران ملزم به انطباق کامل با مشخصات فنی و الزامات استاندارد IGS شرکت ملی گاز هستند. فروش لوله به پروژه‌های گازرسانی معمولاً به تأییدیه شرکت ملی گاز برای تولیدکننده نیاز دارد و ناظر گاز تأییدیه تولیدکننده را مطالبه می‌کند.
سری‌های ابعادی SDR و تفاوت در محاسبات فشار کاری
در سیستم‌های لوله‌کشی، نسبت ابعاد استاندارد (SDR) بیانگر نسبت قطر خارجی به ضخامت دیواره لوله است. لوله‌های آبرسانی دارای تنوع بسیار گسترده‌ای از نسبت‌های ابعادی از SDR 41 تا SDR 7.4 هستند که رده‌های فشاری PN4 تا PN25 را بر مبنای تنش طراحی ۸ مگاپاسکال پوشش می‌دهند؛ برای نمونه SDR 17 معادل PN10، SDR 11 معادل PN16 و SDR 7.4 معادل PN25 است. این تنوع دست طراح را برای انتخاب بهینه ضخامت در خطوط ثقلی تا شبکه‌های پرفشار باز می‌گذارد.
برخلاف تنوع گسترده لوله‌های آب، لوله پلی‌اتیلن گازرسانی در کاتالوگ شرکت منحصراً در سری ابعادی SDR 11 و در گریدهای PE80 و PE100 عرضه می‌شود. نکته بسیار مهم این است که فشار کاری مجاز در شبکه گاز بسیار کمتر از فشار اسمی (PN) هیدرواستاتیک همان لوله در کاربرد آب است؛ زیرا در گاز ضریب اطمینان طراحی بسیار بزرگ‌تری اعمال می‌شود و حداکثر فشار مجاز بر اساس ضوابط شرکت گاز تعیین می‌گردد تا از هرگونه حادثه جلوگیری شود.
روش‌های اتصال، اجرا و جدول جامع مقایسه
روش‌های اتصال نیز نشان‌دهنده حساسیت متفاوت دو کاربرد است. در شبکه‌های گازرسانی، به دلیل خطرات انفجار، اتصالات جوش الکتروفیوژن اولویت دارند و جوش لب‌به‌لب نیز منحصراً توسط جوشکاران دارای گواهینامه معتبر اجرا می‌شود. در شبکه‌های آبرسانی، علاوه بر جوش لب‌به‌لب و الکتروفیوژن، در قطرهای کوچک تا ۱۱۰ میلی‌متر از اتصالات مکانیکی پیچی فشاری نیز استفاده می‌شود. لوله‌های آبرسانی در قطرهای کوچک به صورت کلاف‌های ۱۰۰ و ۲۰۰ متری و در قطرهای بزرگ‌تر در شاخه‌های ۶ و ۱۲ متری عرضه می‌گردند.
جدول زیر خلاصه‌ای جامع از مشخصات فنی، رنگ‌بندی و الزامات استانداردی لوله آبرسانی و لوله گازرسانی کاتالوگ را ارائه می‌دهد. بررسی این تفاوت‌ها به مهندسان و مجریان کمک می‌کند در انتخاب مصالح پروژه‌های زیربنایی دچار خطا نشوند و انتخاب خود را با دفترچه محاسبات فنی تطبیق دهند.
| ویژگی فنی | لوله آبرسانی (P001) | لوله گازرسانی (P003) |
|---|---|---|
| رنگ لوله و نوار شناسایی | مشکی با خط طولی آبی | زرد یکدست یا مشکی با خط زرد |
| استانداردهای مرجع | ISO 4427 / EN 12201-2 | ISO 4437 / EN 1555-2 / IGS |
| گریدهای مواد اولیه | PE80 و PE100 | PE80 و PE100 |
| سری‌های ابعادی SDR | SDR 41 تا SDR 7.4 | منحصراً SDR 11 |
| کلاس فشار اسمی آب (PN) | PN4 تا PN25 (دمای ۲۰ درجه) | تعریف با ضوابط ایمنی شرکت گاز |
| روش‌های مجاز اتصال | جوش لب‌به‌لب، پیچی، الکتروفیوژن | الکتروفیوژن، جوش لب‌به‌لب تاییدشده |
